Die Mini-Pro OTDR NK3200 Serie bietet präzise Analyse und Diagnose von optischen Netzwerken. Ideal für FTTH, FTTX und GPON-Installationen, zeichnet sich durch hohe Messgenauigkeit, breiten Testbereich und einfache Bedienung aus.
Hauptmerkmale:
✔ Breiter Testbereich – bis zu 60 km
✔ Hohe Messgenauigkeit – minimale Fehler und niedrige Dämpfung
✔ Multifunktionalität – OTDR, VFL, OPM, LS, RJ45-Tests
✔ Schnelle und effiziente Fehlererkennung in optischen Netzwerken
✔ 3,5-Zoll-Farb-LCD-Display – klare Datenanzeige
✔ Kompaktes Design und geringes Gewicht (≤350g) – einfach zu transportieren
✔ Langanhaltende Batterielebensdauer – bis zu 12 Stunden im Einsatz
Technische Spezifikationen:
1. OTDR-Funktion
Modelle: NK3200F2 / NK3200D
Testwellenlängen:
NK3200F2: 1550nm ±20nm (Live)
NK3200D: 1310nm / 1550nm ±20nm
Unterstützte Fasern: G.652
Dynamischer Bereich:
NK3200F2: 22dB
NK3200D: 24dB / 22dB
Verdeckte Ereigniszone: 3m
Verdeckte Dämpfungszone: 8m
Testbereich: 500m – 60km
Messgenauigkeit: ± (1m + Abtastung + 0,005% × Testentfernung)
Reflexionsgenauigkeit: ±3dB
Stichprobengröße: 16k – 128k
2. Optischer Leistungsmesser (OPM)
Wellenlängenspektrum: 800nm – 1700nm
Schnittstelle: Universeller Anschluss FC/SC/ST
Messbereich: -50dBm bis +26dBm
Kalibrierwellenlängen: 850/980/1300/1310/1490/1550/1625/1650nm
Frequenzkennung: CW/270/330/1k/2kHz
3. Lichtquelle (LS)
Lasertyp: FP-LD
Ausgangsleistung: ≥-5dBm
Frequenzmodulation: 270/330/1k/2kHz
Stabilität: ±0,5dB/15min
4. Sichtbarer Laser-Lokalisator (VFL)
Betriebswellenlänge: 650nm ±20nm
Ausgangsleistung: ≥10mW
Betriebsmodi: CW/1Hz/2Hz
5. RJ45-Funktionen
Kabeltestentfernung: bis zu 300m
6. Stromversorgung und Batterielebensdauer
Batterie: 3,7V, 4000mAh Polymer-Lithiumbatterie
Betriebszeit:
Bereitschaft: >20 Stunden
Messung: >12 Stunden
Ladegerät: 5VDC, 2A
7. Abmessungen und Betriebsbedingungen
Display: 3,5-Zoll-Farb-LCD
Daten und Verbindung: Micro USB, TF-Karte für Erweiterung des Speichers
Abmessungen: 173mm × 82mm × 37mm
Gewicht: ≤350g
Betriebstemperatur: -10℃ bis +50℃
Lagerungstemperatur: -40℃ bis +70℃
Feuchtigkeit: 0 – 95% (ohne Kondensation)
Lieferumfang:
Komplettpaket beinhaltet:
- 1x OTDR-Gerät (mit Batterie)
- 1x Ladegerät
- 1x USB-Datenkabel
- 1x CD mit Analyse-Software und Benutzerhandbuch
- 1x Bedienungsanleitung
- 1x SC/UPC-Anschluss
- 1x Testbericht
- 1x Garantiekarte und Servicekarte
- 10x Reinigungstücher
- 1x Transporttasche

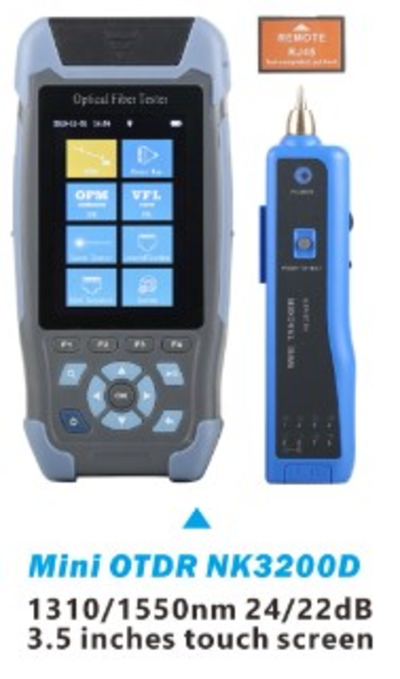

Mini-Pro OTDR NK3200F2/NK3200D – Optisches Reflektometer
Professionelles Gerät zur Prüfung optischer Fasern
