Ključne značajke:
✔ Širok raspon testiranja – do 60 km
✔ Visoka preciznost mjerenja – minimalna pogreška i niska atenuacija
✔ Višefunkcionalnost – OTDR, VFL, OPM, LS, RJ45 testiranje
✔ Brzo i efikasno otkrivanje grešaka u optičkoj mreži
✔ 3.5-inčni LCD zaslon u boji – jasan prikaz podataka
✔ Kompaktan dizajn i mala težina (≤350g) – jednostavan za nošenje
✔ Dugotrajan rad baterije – do 12 sati rada na terenu
Tehničke specifikacije:
1. OTDR funkcija
-

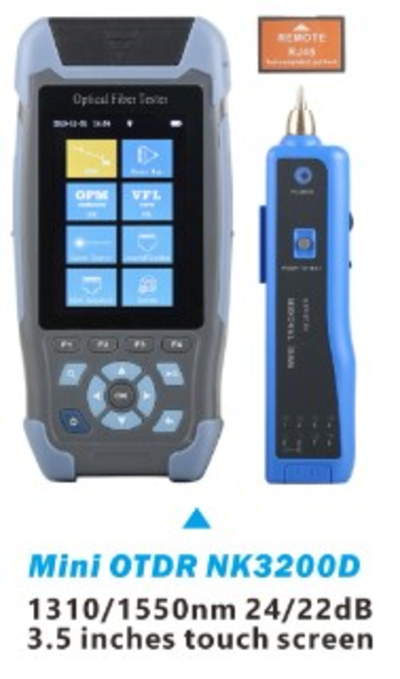

Modeli: NK3200F2 / NK3200D
-
Testne valne duljine:
-
NK3200F2: 1550nm ±20nm (Live)
-
NK3200D: 1310nm / 1550nm ±20nm
-
-
Podržana vlakna: G.652
-
Dinamički raspon:
-
NK3200F2: 22dB
-
NK3200D: 24dB / 22dB
-
-
Događajna slijepa zona: 3m
-
Atenuacijska slijepa zona: 8m
-
Testni raspon: 500m – 60km
-
Preciznost mjerenja: ± (1m + uzorkovanje + 0.005% × testna udaljenost)
-
Točnost refleksije: ±3dB
-
Broj uzoraka: 16k – 128k
2. Optički mjerač snage (OPM)
-
Raspon valnih duljina: 800nm – 1700nm
-
Sučelje: Univerzalni priključak FC/SC/ST
-
Mjerni raspon: -50dBm do +26dBm
-
Kalibracijske valne duljine: 850/980/1300/1310/1490/1550/1625/1650nm
-
Identifikacija frekvencija: CW/270/330/1k/2kHz
3. Izvor svjetlosti (LS)
-
Tip lasera: FP-LD
-
Izlazna snaga: ≥-5dBm
-
Modulacija frekvencije: 270/330/1k/2kHz
-
Stabilnost: ±0.5dB/15min
4. Vidljivi laserski lokator (VFL)
-
Radna valna duljina: 650nm ±20nm
-
Izlazna snaga: ≥10mW
-
Radni modovi: CW/1Hz/2Hz
5. RJ45 funkcije
-
Testna udaljenost kabela: do 300m
6. Napajanje i trajnost
-
Baterija: 3.7V, 4000mAh polimerna litijska baterija
-
Radno vrijeme:
-
Pripravnost: > 20 sati
-
Mjerenje: > 12 sati
-
-
Punjač: 5VDC, 2A
7. Dimenzije i radni uvjeti
-
Zaslon: 3.5-inčni LCD u boji
-
Podaci i povezivanje: Micro USB, TF kartica za proširenje memorije
-
Dimenzije: 173mm × 82mm × 37mm
-
Težina: ≤350g
-
Radna temperatura: -10℃ do +50℃
-
Skladištenje: -40℃ do +70℃
-
Vlažnost: 0 – 95% (bez kondenzacije)
Paket sadrži:
Komplet uključuje:
1x OTDR uređaj (s baterijom)
1x Punjač
1x USB podatkovni kabel
1x CD s analizatorskim softverom i korisničkim uputama
1x Priručnik za korištenje
1x SC/UPC priključak
1x Izvještaj o testiranju
1x Jamstveni list i servisna kartica
10x Čisteće maramice
1x Zaštitna torba za transport
